ラックスライダー

荷物のより安全な運搬を実現。

ラックスライダーは台車・かご台車・パレットとどんな荷物にも対応しています。
昇降方法はローラーチェーン式、荷台のスライド方法としてラック＆ピニオン方式を採用しています。ピットが必要なく自動的に荷物がスライドしてきますので、昇降機での事故の心配がなく、ランニングコスト削減にも最適な荷物用リフトです。

安全・便利・省エネを実現する先進機能

安全装置

荷物の高さ、荷物のはみ出しを検出するセンサーやドアインターロックが標準装備です。より安全な運搬を実現します。また、周囲に囲いがもうけられています。

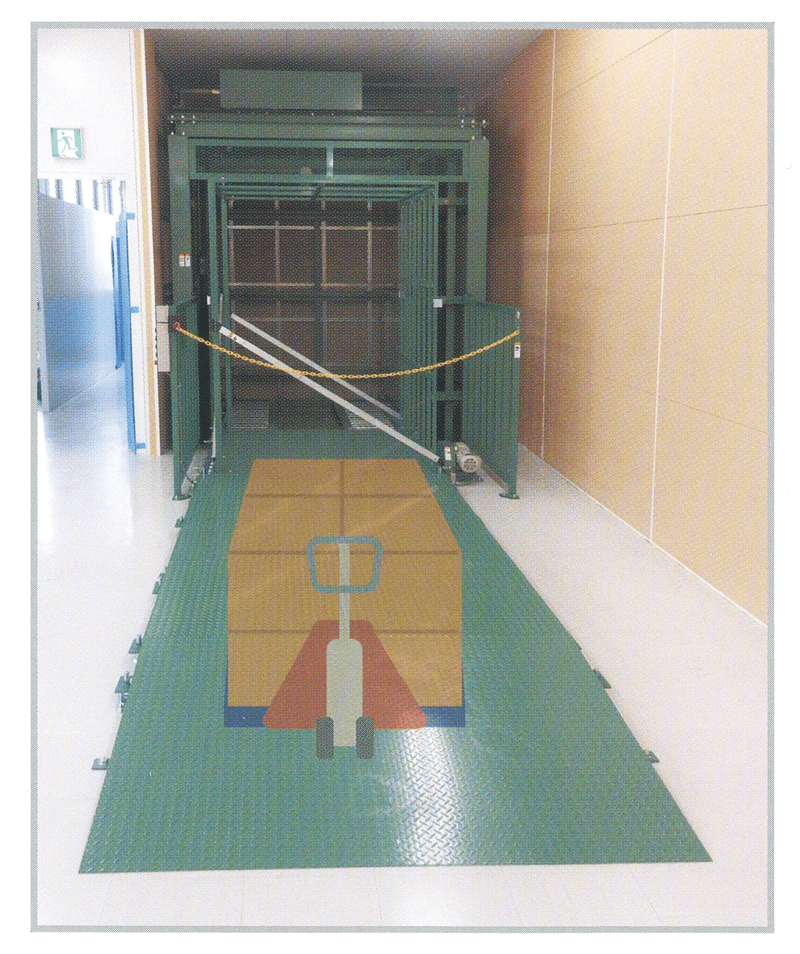

荷台がスライド

ラック＆ピニオン方式という歯車の一種で、荷台がスライドしてでてくるので、昇降機での事故の心配がありません。

様々な荷物に対応

コントロール部分はマイコン制御により、コンパクトにまとめられ鋼板製のボックスに納められているため、故障しにくく信頼性の高い制御ユニットです。

商品紹介

WSTLシリーズ

主な特徴
  • 昇降方法はローラーチェーン式、荷台のスライド方法としてラック＆ピニオン方式を採用。
  • 荷物がスライドして出てきますので昇降機での事故の心配がありません
  • 台車・かご台車・パレットなど様々な荷物にも対応しています。
  • ピット不要。
  • 荷物用エレベーターに比べランニングコストが削減できます。
  • 確認申請の必要がありません。
標準仕様例
  • 昇降路：エキスパンドメタル（#XS-42）
  • 安全装置：荷高・荷はみ出し検出センサー、ドアインターロック
  • 昇降速度：12m/min
  • 荷台スライド速度：12m/min
  • スライド用電動機：0.2～0.4kw
  • 標準ストローク：4,000mm

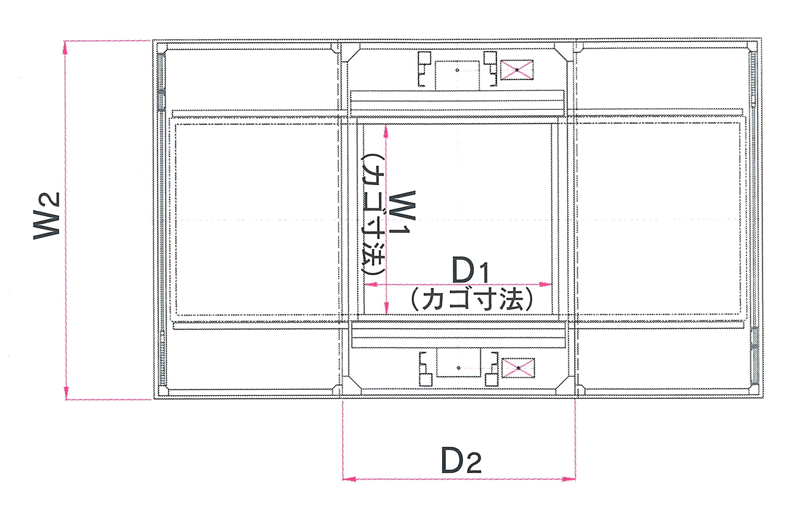

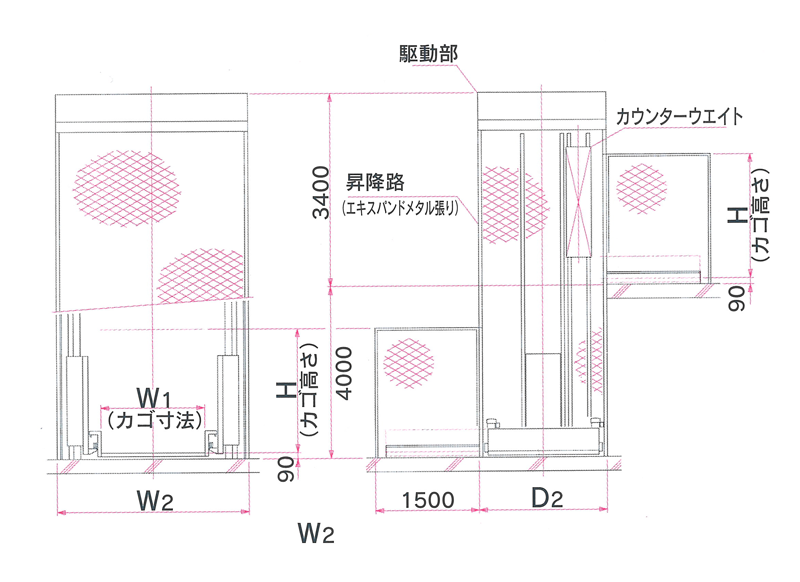

WSTL-300A WSTL-500A
カゴ寸法 W1ｘD1mm 1500ｘ1500
カゴ高さ Hmm 1800
必要開口 W2ｘD2mm 2850ｘ1900
昇降用電動機 kw 2.2 3.7
積載荷重 kg 300 500
WSTL-500B WSTL-1000B
カゴ寸法 W1ｘD1mm 1800ｘ1500
カゴ高さ Hmm 2000
必要開口 W2ｘD2mm 3150ｘ1900
昇降用電動機 kw 3.7 5.5
積載荷重 kg 500 1000
WSTL-1000C WSTL-2000C
カゴ寸法 W1ｘD1mm 2000ｘ1500
カゴ高さ Hmm 2000
必要開口 W2ｘD2mm 3350ｘ1900
昇降用電動機 kw 5.5 7.5
積載荷重 kg 1000 2000

その他の商品

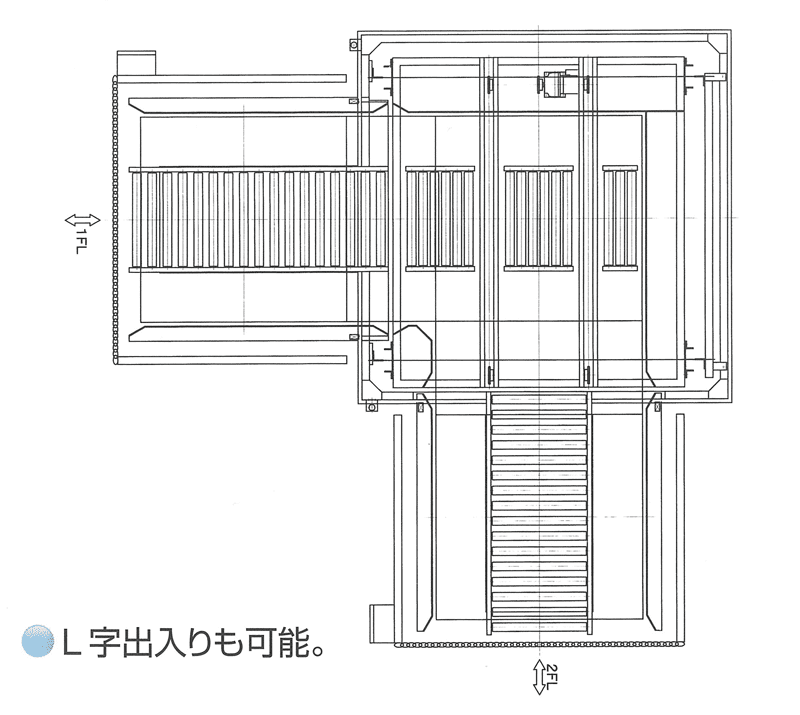

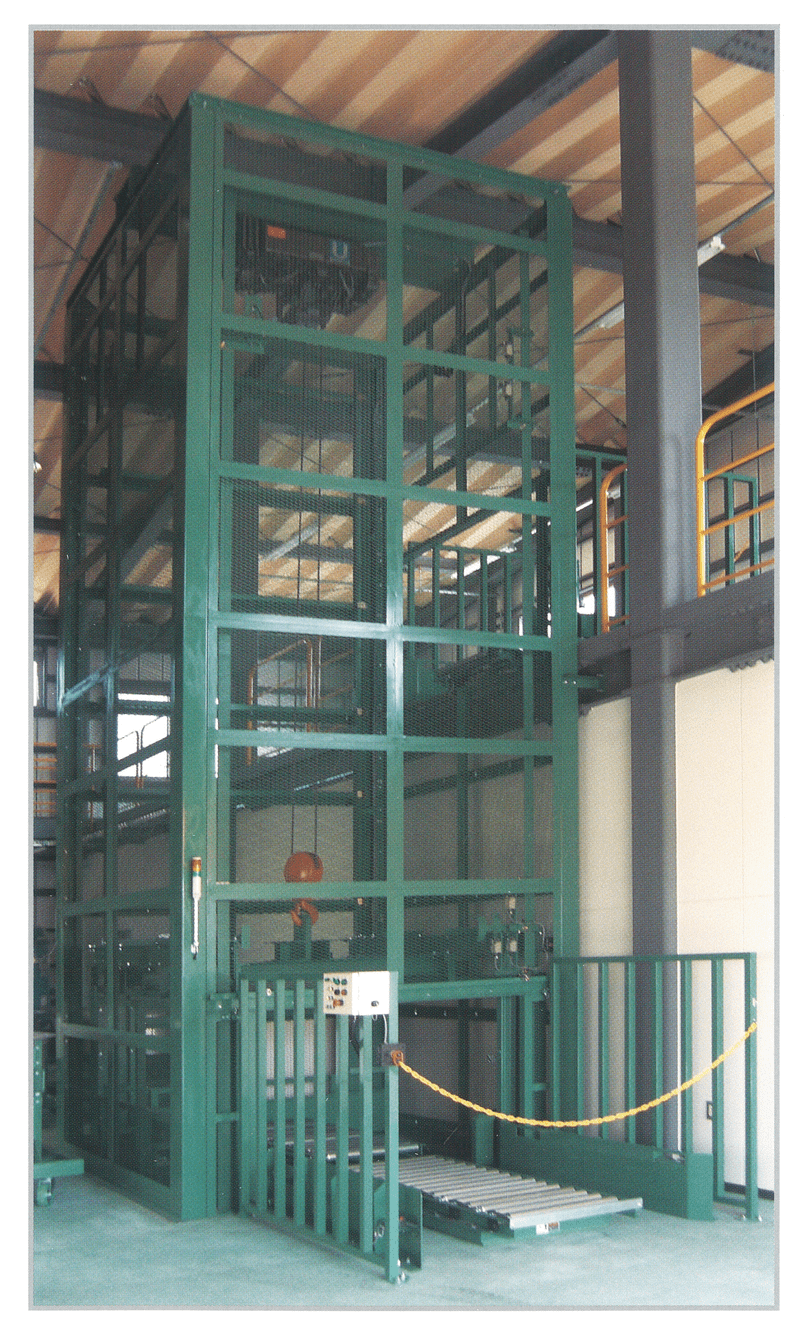

『エースレーター』WSJシリーズ

積載荷重：30～200kg、500kg～3ton
  • シンプルな構造のためスペースを有効に使え、レイアウトも自由自在。
  • ユニット形式なので、工期が短くコストパフォーマンスに優れています。
標準仕様例
  • 昇降速度：8～20m/min
  • 昇降用電動機：0.75～7.5kw
WSJ-30 WSJ-200 WSJ-500 WSJ-1000
搬送物寸法 WｘDｘHmm 500ｘ500ｘ800 800ｘ800ｘ1000 1100ｘ1100ｘ1500
積載荷重 kg 30 200 500 1000

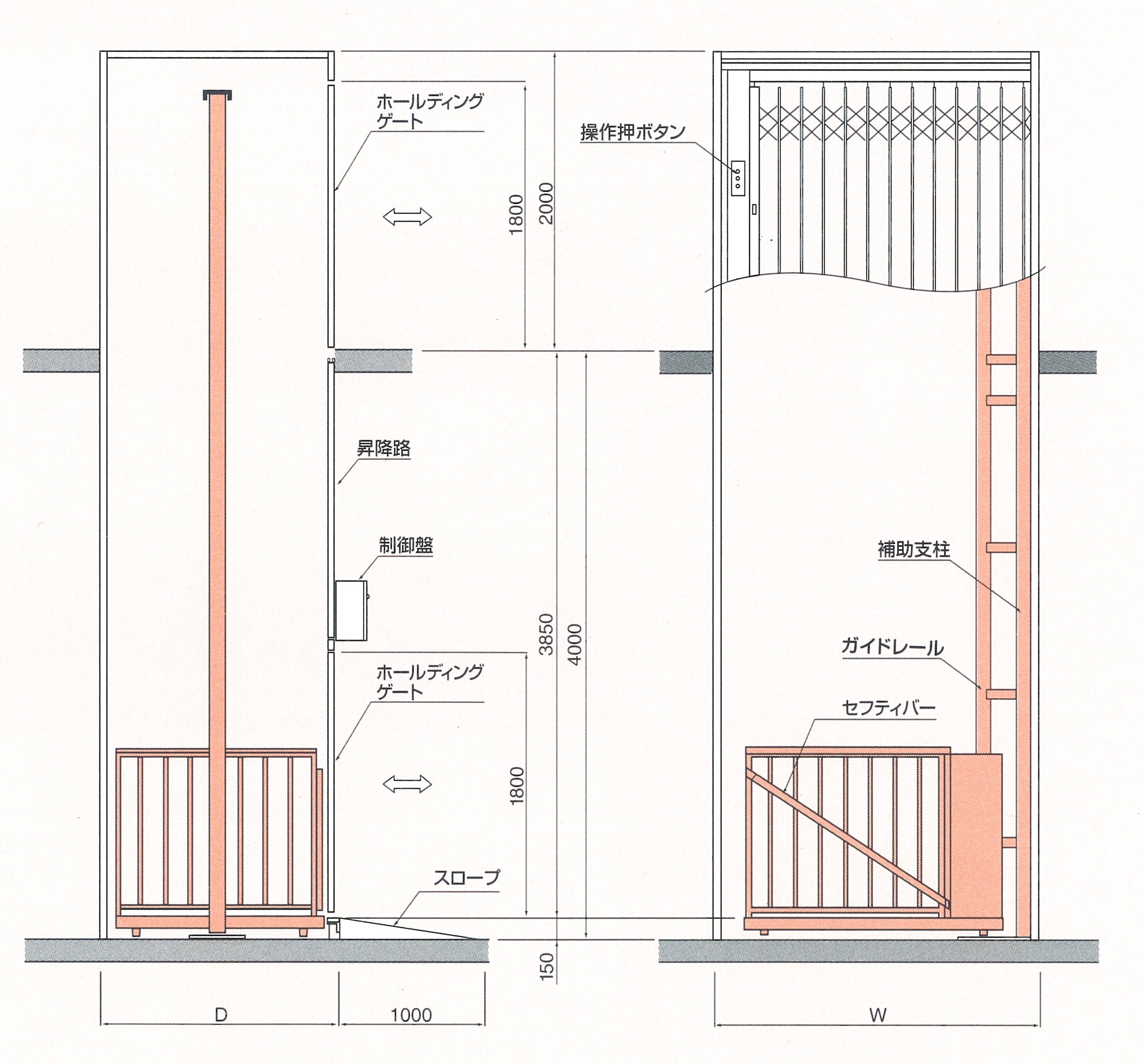

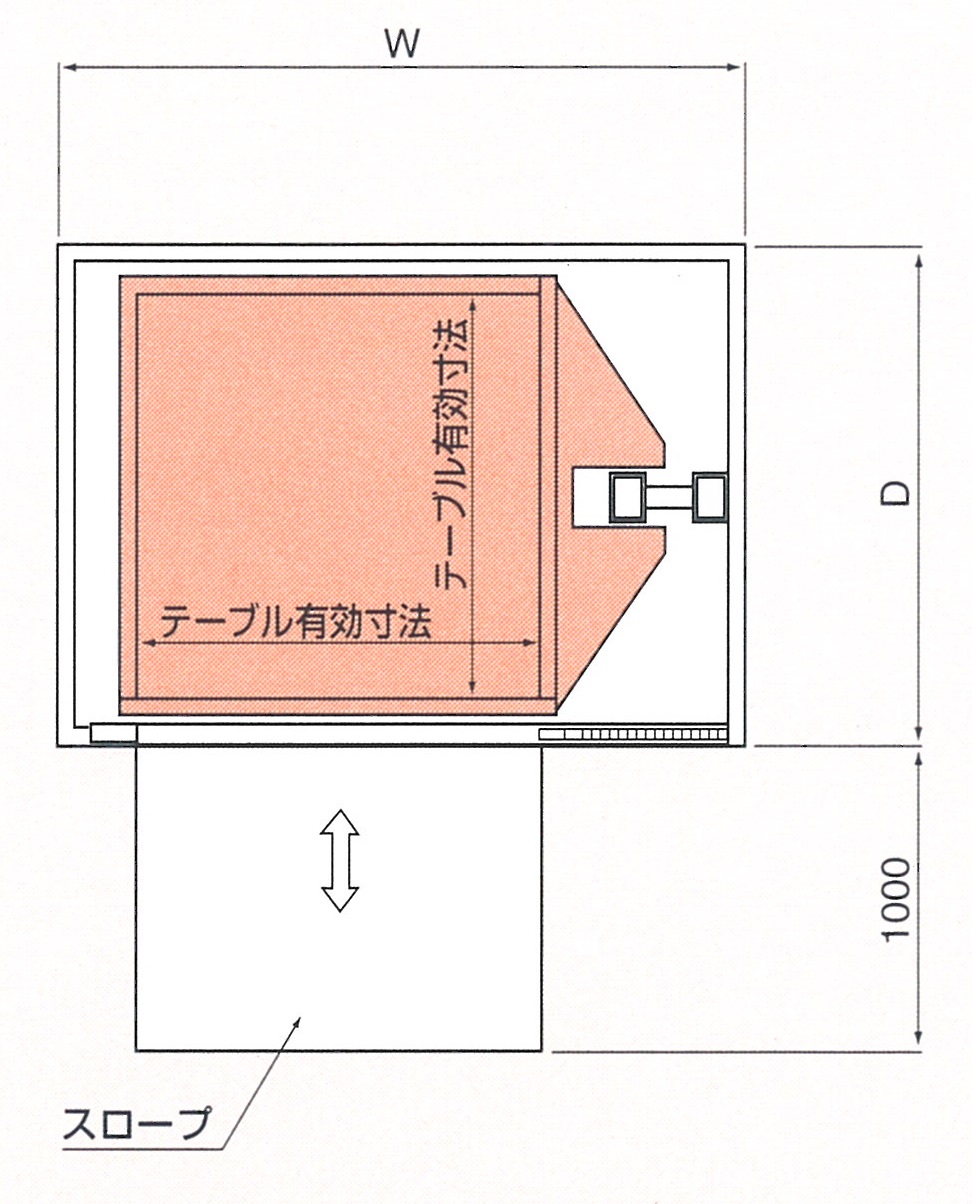

システムリフター

積載荷重：240kg、500kg
  • 高さ150mmのスロープさえ設置すれば、台車による積み下ろし作業も行えます。
  • ローラーチェーン2本方式で安心です。
〇SP-240仕様
標準仕様例
SP240A SP500A
開口寸法 WｘDｘHmm W2300ｘD1650
テーブル有効寸法 1300ｘ1300ｘ1200 1500ｘ1500ｘ1200
モーター 三相200V1.5KW
昇降スピード 8m/min
出入口内扉 セフティーバー
出入口外扉 ホールディングゲートH=1800
標準揚程 4000mm以内
昇降路 エキスパンドメタル張り
積載荷重 kg 240 240
SP-240B SP-500B
開口寸法 WｘDｘHmm W2500ｘD1850
テーブル有効寸法 1300ｘ1300ｘ1200 1500ｘ1500ｘ1200
モーター 三相200V2.2KW
昇降スピード 8m/min
出入口内扉 セフティーバー
出入口外扉 ホールディングゲートH=1200
標準揚程 4000mm以内
昇降路 エキスパンドメタル張り
積載荷重 kg 500 500
